Caméra rétro-rétroviseur à l'intérieur du véhicule

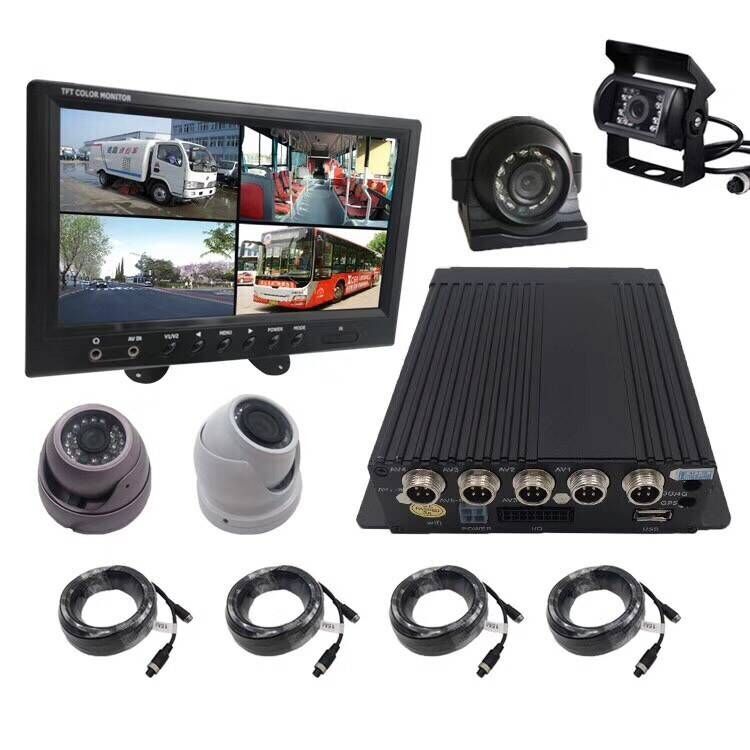

Système de surveillance de la caméra du véhicule Écran d'affichage haute définition image inverse 7 pouces 9 pouces 10,1 pouces camion

Position d' installation: généralement située au pare-brise et au rétroviseur intérieur.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


Il existe plusieurs méthodes de classification pour les caméras existantes:En fonction du nombre de lentilles CMOS dans la caméra, nous la classons en monoculaire et binoculaire selon la perspective de la caméra, il y a grand-angle et l'œil de poisson.

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

Le nombre de caméras à la caméra de vue avant n'est pas fixe par exemple Tesla est équipé de trois caméras
Caméra de vue étroite orientée vers l'avant avec une distance de surveillance maximale de 250 mètres
Caméra orientée vers l'avant sur le champ de vision principal avec une distance de surveillance maximale de 150 mètres
Caméra à large champ de vision orientée vers l'avant avec une distance de surveillance maximale de 60 mètres

La caméra orientée vers l'avant est la caméra de base de l'ADAS couvrant la reconnaissance d'objets, les marquages routiers, etc. Par conséquent, l'algorithme est complexe et le seuil est élevé.


2, caméra de surveillance.
Lieu d'installation : logos avant et arrière du véhicule (ou à proximité) ainsi qu'un ensemble de caméras intégrées aux rétroviseurs gauche et droit
La caméra de visualisation surround, également connue sous le nom de système de surveillance d' image panoramique, est utilisée pour identifier les panneaux de stationnement, les conditions routières et les conditions des véhicules environnants.Il utilise des images de plusieurs caméras pour l'épissage, fournissant une image à 360 degrés du véhicule.. En raison de la nécessité de détecter le son environnant du véhicule, il est généralement installé à des endroits tels que le logo du véhicule ou la grille devant le véhicule.
Diagramme schématique du système de surveillance des images en vue en environnement
La caméra de visualisation surround de la voiture Nissan Infiniti EX35 publiée en 2007
Un système intégré à plusieurs caméras avec vue frontale et visibilité à 360 degrés lancé par le groupe Continental en 2019
À l'heure actuelle, la vision avant et la vision surround sont les applications les plus utilisées

3- Caméra de vue latérale.
Position d'installation : à gauche et à droite des rétroviseurs ou sous la carrosserie du véhicule
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
Caméra de vue latérale Tesla


4. Caméra de vue arrière
Position d'installation : généralement installée sur le coffre ou le pare-brise arrière
La caméra rétro-visuelle est principalement utilisée pendant le processus de marche arrière pour faciliter la capture de l'image arrière par le conducteur et obtenir une fonction d'aide au stationnement.
Caméra arrière fournie par Guangbao Technology.

5Construit en caméra.
Position d' installation: il n' y a pas de position fixe, il peut être placé dans le volant au-dessus du rétroviseur intérieur du pilier A ou intégré à l' écran d' affichage des instruments.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

Xiang Jian: Application innovante de la caméra dans le cockpit intelligent
En outre, certains fabricants ont étendu les systèmes DMS aux systèmes OMS de surveillance des passagers qui peuvent empêcher efficacement les enfants de la rangée arrière ou les enfants d'être oubliés dans la voiture

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
