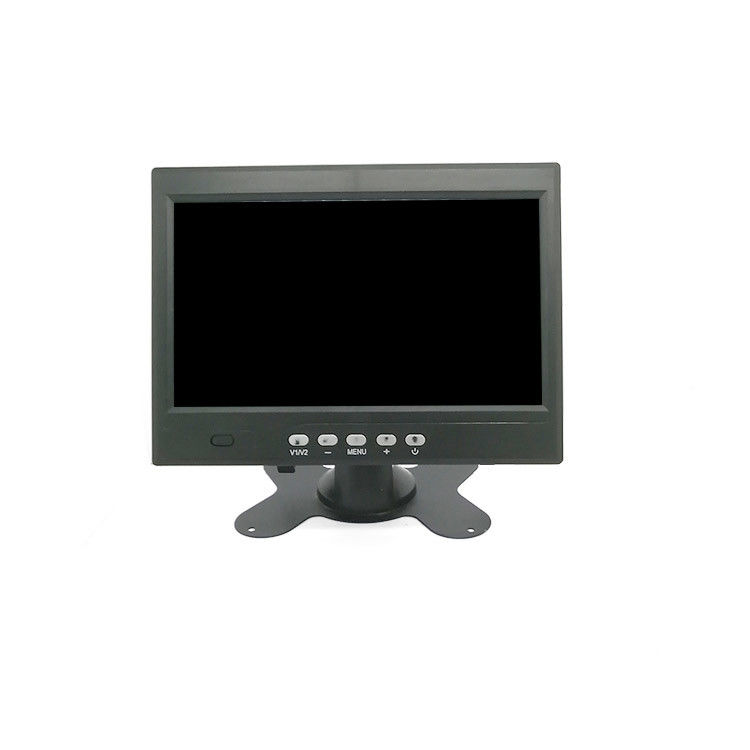

Affichage de caméra de vue arrière de bus AHD Support de tête de camion Moniteur Android

Imagerie inverse haute définition de simulateur de camion de bus, affichage de caméra arrière le long du chemin

Explication détaillée de la fonction d'impression par écran sur bouton
Fonction d'impression à écran à boutons
Le bouton MODE entre dans l'opération de menu et lors de la sélection des paramètres de menu, il est le bouton remettre
Sélection des fonctions de commutation dans la lecture vidéo V1/V2
- Opération de menu Touche bas
Touche M OK
+ Opération de menu touche UP
POWER Appuyez court pour arrêter l'écran appuyez long pour l'arrêter
fenêtre de réception de télécommande IR

Explication détaillée des fonctions d'interface de fil
Description de l'interface du nom
CH1 canal CH1 connecté à la caméra AHD devant
Chaîne CH2 CH2 connectée à la caméra AHD arrière
CH3 canal CH3 connecté à la caméra AHD gauche
CH4 canal CH1 connecté à la caméra AHD droite
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Ligne de commande de la caméra ligne verte (CH2) vers l'arrière ligne bleu clair (CH3) vers le signal de virage gauche ligne grise (CH4) vers le signal de virage droit
L'interface de stockage TF petit port de carte est utilisé pour le stockage vidéo

Remarque: Après le câblage correct, la touche double clignotante affichera l'écran droit.
En annexe: image de ligne de commande
1. 1. 3 Explication détaillée des fonctions de télécommande
Nom clé Fonction clé
Bouton d'allumage/d'arrêt
Retourner pour entrer les paramètres du menu et retourner
AV1 passe à l'écran de vue gauche
AV2 passe à l'écran de vue droit
AV3 passe à l'écran avant
AV4 passe à l'écran arrière
Opération de menu à flèche vers le haut
Opération de menu avec flèche vers le bas: touche DON
Opération de menu flèche gauche Touche gauche
Opération de menu de flèche droite
Clé de confirmation OK

Les caméras montées sur les voitures sont à la base de la mise en œuvre de nombreuses fonctions ADAS d' alerte et de reconnaissance.Parmi les nombreuses fonctions d'ADAS, le système de traitement visuel des images est relativement basique et la caméra est l'entrée du système de traitement visuel des images Les caméras sont donc essentielles pour une conduite intelligente.

Le rendement d' une caméra dépend de 70% des paramètres optiques déterminés par la lentille.Bien qu'il ne soit pas aussi coûteux que les puces COMS, en termes de prix unitaire, la performance est très importante..
